Всім привіт! Сьогодні в статті ми розбиратимемо основні сигнали, які може видавати ваша BIOS або материнська плата при певних помилках. Наприклад, один довгий, два короткі або 2 короткі і 1 довгий. Все залежить від того, яка версія БІОС у вас встановлена. Але найчастіше проблема виникає із боку певного заліза. Усі можливі проблеми ми розглянемо у статті нижче.
Найпопулярніші проблеми
Давайте розглянемо найпопулярніші проблеми та сигнали. Відразу скажу, що вам потрібно зробити:

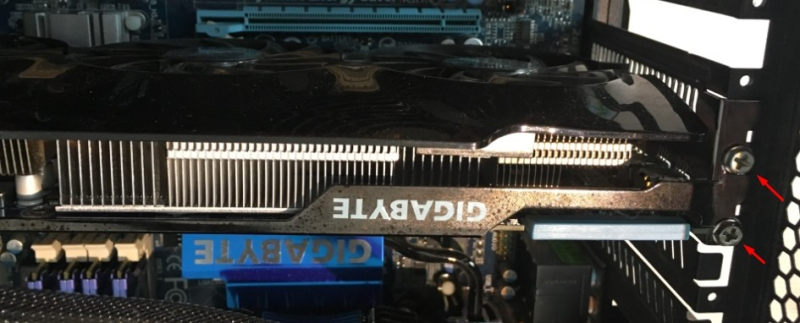

Один довгий, два короткі сигнали вBIOS – найчастіше проблема пов’язана з підключенням відеокарти. Перевірте, щоб карта сиділа в PCI шині. Перевірте, чи підключено додаткове живлення, а кабель, що йде до монітора, був точно підключений з обох боків.
2 короткі сигнали при запуску комп’ютера – тут проблеми можуть бути різні, залежно від версії BIOS від збою в завантаженні БІОС до непідключеного монітора. Тому дивимось у таблиці в самому низу статті.

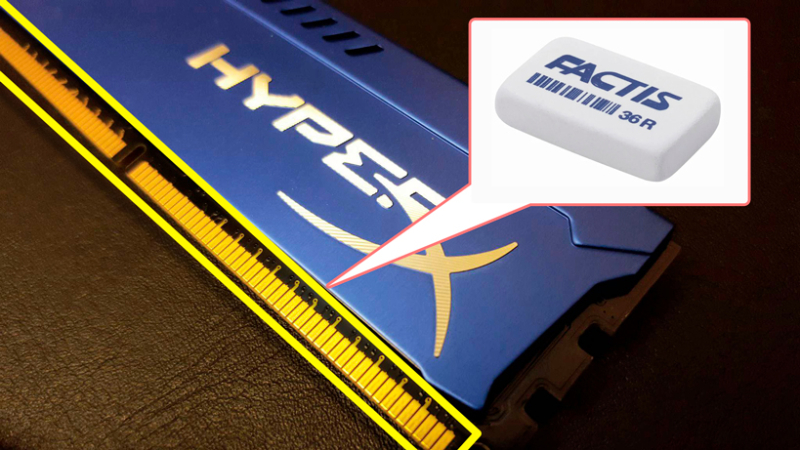

2 короткі та 1 довгий – найчастіше проблема пов’язана з плашками оперативної пам’яті. Одна з них могла вийти з ладу. Тому по черзі підключаємо кожну плашку та перевіряємо працездатність системи. Також часто допомагає – очищення від окиснення контактів. Візьміть гумку для прання і почистіть контакти з обох сторін.
Один довгий і три короткі в БІОС – найчастіше це проблема з Відеокартою. Неправильно підключено або є проблеми з харчуванням. Можливо, є поломка у відеопам’яті.
3 короткі сигнали при включенні комп’ютера – проблема із завантаженням перших 64 Кбайт ОЗУ. Перевіряємо кожну плашку окремо. Можна спробувати почистити резинкою контакти.
Якщо ви не хочете гадати, що саме з вашим комп’ютером не так, ви можете подивитися загальні рекомендації з цієї статті (посилання). Там ми розуміємо основні причини, чому ПК не вмикається і не завантажується система.
УВАГА! Для простоти нижче в таблицях я використовуватиму коротке позначення довгого (д) і короткого (к) сигналу.
Awards
Сигнал
Несправність
Постійний сигнал
БП
До безперервних
Ланцюг живлення або БП
Д безперервні
Неправильне встановлення ОЗП.
1 к
Перевірочний сигнал – комп’ютер працює правильно.
2к
Збій чи помилка у роботі БІОС. Допомагає скидання мікросистеми.
3д
Контролер клавіатури. Можливо, проблема із материнською платою.
1д 1к
Проблема з одним із плашок ОЗУ.
1д 2к
Відеокарта
1д 3к
Несправність клавіатури.
1д 9к
Читання BIOS із пам’яті.
AMI BIOS
Сигнали
Несправність
1 к
ПК працює нормально.
2к
ОЗУ
3к
Перевірка перших 64 Кбайт RAM.
4к
Проблема з таймером на мат. платі.
5к
ЦП
6к
Клавіатура
7к
Материнська плата
8к
Відеокарта
9к
Читання BIOS із пам’яті.
10к
Проблема із записом у CMOS пам’ять.
11к
ОЗУ
1д 2к
Відеокарти.
1д 3к
Відеокарту не підключено.
1д 8к
До відеокарти не підключено монітор або є проблема з відеопам’яттю.
AST BIOS
Сигнал
Несправність
1 к
Помилок немає.
2к
Помилка клавіатури контролера.
3к
Неправильна робота клавіатури.
4к
Клавіатура неправильно підключена.
5к
Залипання клавіші на клавіатурі.
6к
Проблема з материнською платою Можливо, із боку БП.
9к
Проблема з пам’яттю у BIOS.
10к
Помилка системи таймера.
11к
Чіпсет
12к
Регістр керування живленням пам’яті видає помилку.
1д
Помилка контролера DMA0
1д 1к
Помилка контролера DMA1
1д 2к
Відеокарта неправильно підключена
1д 3к
Відеокарти не знайдено.
1л 4к
Невизначена помилка, пов’язана із відеокартою.
1д 5к
Помилка пам’яті ОЗП (перших 64 Кбайт)
1д 6к
Біос не завантажує вектори переривань.
1л 7к
Ініціалізація відеокарти чи відеоадаптера пройшла неправильно.
1д 8к
Помилка відеопам’яті.
Compaq Computer
Сигнал
Проблема
1 к
Система працює нормально.
2к
Невідома, серйозна помилка у БІОС
1к 2д
Помилка підключення RAM.
1д 1к
Пам’ять CMOS BIOS. Часто виникає через батарею, що сів.
1д 2к
Неправильно підключено відеокарту.
1д безперервний
Одна з плашок ОЗП – несправна.
1д, 1к, 1д, 1к, пауза, 1д, 1к,1к
Невстановлена проблема з відеокартою.
Phoenix BIOS
Тут система сигналів трохи відрізняється від інших BIOS. У цьому випадку використовуються короткі сигнали та паузи. Наприклад: 3-2-4 – означає 3 короткі сигнали, пауза, потім ще два сигнали, пауза, і 4 короткі сигнали.
Сигнал
Проблема
1-1-2
CPU
1-1-3
Проблема із CMOS-пам’яттю.
1-1-4
Неправильне завантаження BIOS із пам’яті. Можливо, невдала прошивка.
1-2-1
Материнська плата. Можливо, основне харчування не підключене.
1-2-2 та 1-2-3
Контролер DMA.
1-3-1
ОЗП.
1-3-3 та 1-3-4
Проблема запису чи читання у перші 64 Кб RAM.
1-4-1
Невизначена помилка материнської плати.
1-4-2
ОЗУ підключено неправильно
1-4-3
Системний таймер працює неправильно.
1-4-4
Помилка введення-виведення.
2-XX
Проблема запису чи читання у перші 64 Кб RAM.
3-1-1
Другий канал DMA не ініціалізований.
3-1-2 та 3-1-4
Перший канал DMA не ініціалізований.
3-2-4
Контролер клав-и.
3-3-4
Відеопам’ять.
4-2-1
Системний таймер
4-2-3
Контролер клавіатури.
4-2-4
Несправність ЦПУ.
4-3-1
Одна з плашок RAM не пройшла тестування.
4-3-2
Перший таймер не пройшов.
4-3-3
Другий таймер не пройшов.
4-4-1
Помилка послідовного порту.
4-4-2
Помилка паралельного порту.
4-4-3
Помилка математичного співпроцесора.
Довгі сигнали, що повторюються
Несправність або несправність мат. плати.
IBM BIOS
Сигнал
Опис проблеми
Довгий та безперервний
БП чи материнська плата.
до безперервні
Неправильно підключено до материнської плати.
1 к
Помилок немає.
1д (Немає зображення)
Відеокарти.
2к
Монітор не підключено.
3д
Мат. плата.
1д 1к
Мат. плата.
1д 2к
Помилка ініціалізація відеоадаптера (Mono/CGA)
1д 3к
Проблема відеосистеми (EGA/VGA)
Д повторюваний
Материнська плата
Quadtel BIOS
Сигнал
Проблема
1 к
Все в порядку – комп’ютер працює нормально.
2к
Пам’ять CMOS RAM
1д 2к
Відеокарта
1д 3к
Периферійний контролер несправний.
UEFI BIOS Utility
Сигнал
Опис
1 к
Успішне завантаження БІОС
1к 1д
ОЗУ
до безперервні
БП
Д безперервні
ОЗУ
Один довгий безперервний сигнал
Проблема із підключенням БП.
1к та 1д (постійні)
ЦПУ
1д 2к
Відеокарта
1д 3к
Відеопам’ять
1д 9к
Проблема читання ПЗУ
3д
Клавіатура
